JGBF mesingani bezuljni izbacivač s prirubnicom Vodeći ležajevi, čahure
  • JGBF mesingani bezuljni izbacivač s prirubnicom Vodeći ležajevi, čahure

JGBF mesingani bezuljni izbacivač s prirubnicom Vodeći ležajevi, čahure

Opis proizvoda:

JGBF Mjed Izbacivač bez ulja Vodeći ležajevi s prirubnicom Čahure Mjed koristi se kao osnovni materijal iu njega je ugrađeno grafitno čvrsto mazivo koje ima svojstva samopodmazivanja. Ležajevi imaju nizak koeficijent trenja (0,05-0,12) i mogu stabilno raditi pod visokim opterećenjem i visokim temperaturama bez vanjskog podmazivanja. Imaju jaku otpornost na habanje i dug radni vijek. JGBF ležajevi su otporni na koroziju i prikladni za različite teške radne uvjete. Primjene uključuju proizvodnju strojeva, automobile, građevinarstvo, lučke strojeve, poljoprivredu, liječenje i energiju vjetra, a široko se koriste u opremi koja zahtijeva visoku preciznost, veliku nosivost i rad bez održavanja. Postoji niz standardnih veličina za prilagodbu različitim mehaničkim uređajima.

Kontaktirajte nas
Prethodno：Visokotemperaturni mesingani JGB ležajevi za izbacivanje bez ulja
Sljedeći：Bez održavanja s ovratnikom, mesinganim Din9834 ležajem vodilice bez ulja

Opis proizvoda

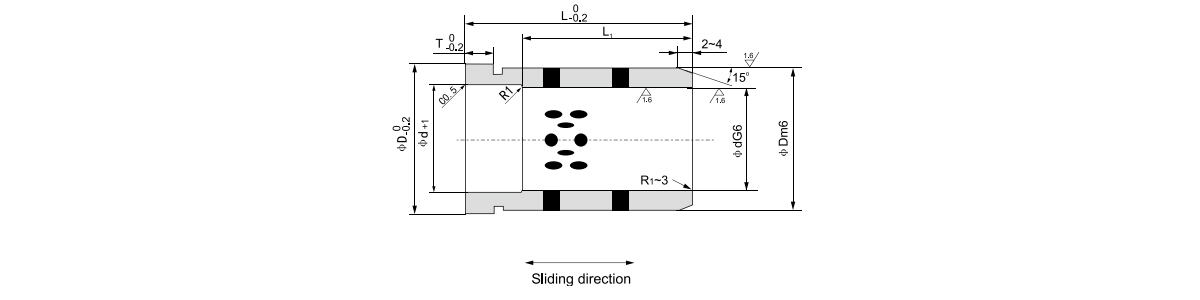

Standardni br. d L d  G6 D  m6 D 1 T L 1
JGBF-12×19 12 19 12 0.016
0.006 		18 0.018
0.007 		25 4 19
JGBF-12×24 24
29 		24
JGBF-12×29 29
JGBF-12×34 34 34
JGBF-16×19 16 19 16 25 0.025
0.009 		30 6 19
JGBF-16×24 24 24
JGBF-16×29 29 29
JGBF-16×34 34 30
JGBF-16×39 39
49 		30
JGBF-16×49 30
JGBF-20×24 20 24 20 0.020
0.007 		30 35 8 24
JGBF-20×29 29 29
JGBF-20×34 34 34
JGBF-20×39 39 39
JGBF-20×49 49 40
JGBF-20×59 59 40
JGBF-25×24 25 24 25 35 0.025
0.009 		40 24
JGBF-25×29 29 29
JGBF-25X34 34 34
JGBF-25X39 39 39
JGBF-25×49 49 49
JGBF-25×59 59 50
JGBF-25×69 69 50
JGBF-30×29 30 29 30 42 47 10 29
JGBF-30×34 34 34
JGBF-30×39 39 39
JGBF-30×49 49 49
JGBF-30×59 59 59
JGBF-30×69 69 60
JGBF-30×79 79 60
JGBF-35×39 35 39 35





0.025
0.009 		48 0.025
0.009 		54 10 39
JGBF-35×49 49 49
JGBF-35×59 59 59
JGBF-35×69 69 69
JGBF-35×79 79 70
JGBF-35×89 89 70
JGBF-35×99 99 70
JGBF-40×39 40 39 40 55 0.030
0.011 		61 39
JGBF-40×49 49 49
JGBF-40×59 59 59
JGBF-40×69 69 69
JGBF-40×79 79 79
JGBF-40×89 89 80
JGBF-40×99 99 80
JGBF-40×109 109 80
JGBF-50×49 50 49 50 70 76 12 49
JGBF-50×59 59 59
JGBF-50×69 69 69
JGBF-50×79 79 79
JGBF-50×89 89 89
JGBF-50×99 99 90
JGBF-50×109 109 90
JGBF-50×119 119 90
JGBF-60×99 60 99 60 0.029
0.010 		80 86 15 99
JGBF-60×109 109 109
JGBF-60×119 119 110
JGBF-60×129 129 110
JGBF-60×149 149 110

Predstavljanje proizvoda

Serija vodilica za izbacivanje s prirubnicom

JGBF mesingani bezuljni izbacivač s prirubnicom Vodeći ležajevi, čahure

300
°C
Radna temperatura
Prirubnica
Konfiguracija
Integralno zadržavanje
0.18
μ
Trenje na 250°C
Arhitektura vodilice s prirubnicom

Serija JGBF kombinira visokotemperaturnu mjedenu podlogu s integralnom prirubnicom dizajniranom posebno za primjene vodilica za izbacivanje. Prirubnica osigurava pozitivan aksijalni položaj unutar kalupa ili matrice, eliminirajući potrebu za odvojenim pričvrsnim prstenovima ili ramenim vijcima. Ova konfiguracija pojednostavljuje instalaciju i osigurava dosljedno pozicioniranje vodilice tijekom toplinskog ciklusa. Grafitni umeci za podmazivanje raspoređeni su i po cilindričnom provrtu za vođenje i po potisnoj plohi prirubnice, osiguravajući podmazivanje i za radijalno vođenje i za aksijalni dosjedni kontakt. Dizajn s prirubnicom također olakšava uklanjanje tijekom održavanja kroz pristup sa strane prirubnice.

Promjer prirubnice 1,5x OD standard
Debljina prirubnice 2,5 mm - 5,0 mm
Vodič Tolerancija ISO H8 na 20°C
F
Zadržavanje prirubnice Integrirana prirubnica eliminira odvojeni hardver, smanjuje korake montaže
T
Toplinska stabilnost Posebna legura mesinga održava točnost dimenzija do 300°C
G
Dvostruko podmazivanje površine Grafit na površini provrta i prirubnice za kombinirano podmazivanje pri kretanju
E
Vođenje igle za izbacivanje Dizajniran posebno za hod igle za izbacivanje i zahtjeve opterećenja

Specifikacije dizajna s prirubnicom

Flange Face Ravnost 0,015 mm na 50 mm promjera Okomito na os provrta
Tolerancija OD prirubnice ISO h11 Standardnoni zazor
Polumjer kuta prirubnice R1,0 mm maksimalno Sprječava koncentraciju stresa
Grafitni uzorak prirubnice Radijalni raspored umetaka 8 umetaka na licu prirubnice

Primjene vodilica s prirubnicom

  • Ploče za izbacivanje za injekcijsko prešanje s vođenim klinovima
  • Sustavi izbacivača za tlačni lijev koji zahtijevaju aksijalno zadržavanje
  • Mehanizmi za izbacivanje alata za vruće žigosanje
  • Vodilice za izbacivanje kalupa za termoformiranje
  • Izbacivači preša za kompresijsko kalupljenje
  • Automatizirani sustavi za izbacivanje kalupa za prijenos

Prednosti integracije prirubnice

  • Samopodešavajuća površina prirubnice sa sjedištem provrta
  • Uklanja odvojene komponente potisne pločice
  • Smanjuje vrijeme sastavljanja za 40% u usporedbi s nes prirubnicom
  • Pruža vizualnu potvrdu potpunog postavljanja tijekom postavljanja
  • Omogućuje uklanjanje pomoću alata za hvatanje bez oštećenja kućišta

Usporedba konfiguracije s prirubnicom

Značajka JGBF s prirubnicom Standardni rukav Sa sigurnosnim prstenom
Metoda aksijalne retencije Integralna prirubnica Samo smetnje Odvojeni prsten
Komponente sklopa 1 1 2
Pristup rastavljanju Strana prirubnice Pritisnite prema van sa stražnje strane Potrebno uklanjanje prstena
Kapacitet aksijalne nosivosti 45 N/mm² 25 N/mm² 35 N/mm²
Usklađivanje toplinske ekspanzije Optimizirano za čelik Standard Ovisno o prstenu

Matrica veličine vodilice s prirubnicom

ID vodilice mm OD mm Prirubnica OD mm Duljina L mm Prirubnica Debljina mm Maksimalna brzina pina m/s
6 10 16 12, 16, 20 2.0 0.6
8 12 20 16, 20, 25 2.5 0.6
10 16 26 20, 25, 30 2.5 0.55
12 18 30 25, 30, 40 3.0 0.5
16 24 38 30, 40, 50 3.0 0.45
20 30 48 40, 50, 60 3.5 0.4
25 36 56 50, 60, 80 4.0 0.35
32 44 68 60, 80, 100 4.0 0.35
40 54 82 80, 100, 120 4.5 0.3
50 66 100 100, 120, 150 5.0 0.3
Debljina i promjer prirubnice mogu se prilagoditi za specifične dimenzije protuprovrta ploče kalupa.
Redoslijed instalacije
1 Očistite rame protuprovrta i provrt. Provjerite odgovara li dubina debljini prirubnice.
2 Iskosite ulaz u provrt pod kutom od 1,5 mm x 15 stupnjeva kako biste spriječili oštećenje ruba prirubnice.
3 Nanesite tanko mazivo samo na provrt kućišta. Nemojte nanositi na provrt za vođenje.
4 Pritisnite pomoću plosnatog alata tako da ravnomjerno dodiruje površinu prirubnice. Pritisnite dok prirubnica ne sjedne.
5 Provjerite je li prirubnica u ravnini s površinom kućišta. Tolerancija ±0,05 mm.
Često postavljana pitanja
Može li površina prirubnice podnijeti potisna opterećenja da Lice prirubnice podnosi aksijalna opterećenja do 45 N/mm². Grafitni umetci na prirubnici osiguravaju podmazivanje tijekom aksijalnog kontakta.
Koja je preporučena dubina provrta Dubina protuprovrta trebala bi biti jednaka debljini prirubnice plus 0,05 mm zazora za toplinsko širenje na radnoj temperaturi.
Kako ukloniti JGBF ležaj Koristite alat za izvlačenje između ruba prirubnice i kućišta. Ne zadirite u provrt za vođenje ili grafitne umetke.
Tolerancija ekscentričnosti prirubnice Koncentričnost OD prirubnice prema ID-u vodilice održava se unutar 0,05 mm TIR za standardnu proizvodnju.
Obrada površine prirubnice Ra 0,8 um
Završna obrada površine provrta Ra 0,4 um
Grade materijala CuSn8 visoka temp
Grafitna pokrivenost 22% provrt / 18% prirubnica
