Dom / Proizvod / JDB čvrsto podmaziva ležaj / Stepenasta prirubnica, samopodmazujuća brončana čahura, grafitni začepljeni klizni klizni ležaj JOSG
trgovina na veliko Stepenasta prirubnica, samopodmazujuća brončana čahura, grafitni začepljeni klizni klizni ležaj JOSG
Stepenasta prirubnica, samopodmazujuća brončana čahura, grafitni začepljeni klizni klizni ležaj JOSG
  • Stepenasta prirubnica, samopodmazujuća brončana čahura, grafitni začepljeni klizni klizni ležaj JOSG

Stepenasta prirubnica, samopodmazujuća brončana čahura, grafitni začepljeni klizni klizni ležaj JOSG

Opis proizvoda:

Brončana čahura JOSG Step prirubnice s grafitnim čepom izrađena je od brončane legure visoke čvrstoće s ugrađenim čvrstim grafitom kao suhim mazivom. Jedinstvena stepenasta struktura prirubnice ostvaruje dvostupanjsko pozicioniranje tijekom montaže za točnu ugradnju. Prikladno za klipno i zakretno kretanje male brzine, velikog opterećenja bez kontinuiranog dovoda ulja. Naširoko se koristi u opremi za automatizaciju, kalupima za injekcije, tekstilnim strojevima i komponentama hidrauličkog inženjerstva.

Kontaktirajte nas
Prethodno：Središnja prirubnica Brončana čahura s čvrstim grafitnim umetcima Klizni ležaj bez ulja za kalupe i opremu za automatizaciju JEGB/JEGBK
Sljedeći：Samopodmazujuća brončana čahura s jednom prirubnicom, grafitni začepljeni klizni klizni ležaj JEFW

Opis proizvoda

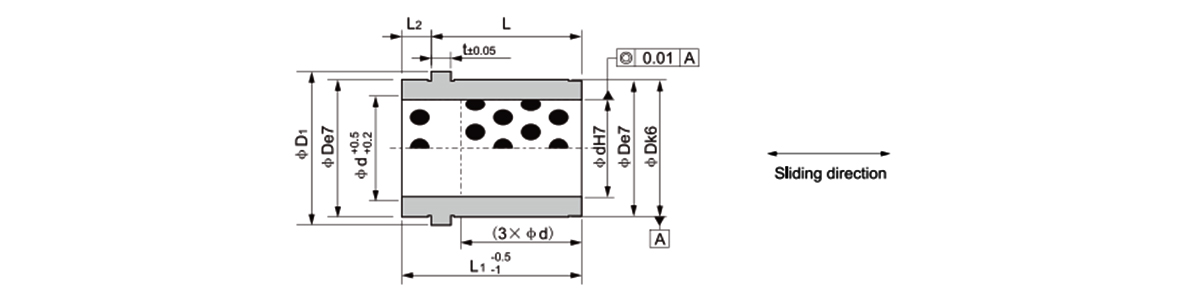

Standardni br d L L 1 L 2 t D Tolerancija D 1 L 1
e7 k6
JOSG-9×15 9 12 15 3 3 14 -0,032
-0,050 		0.012
0.001 		16 9 0.015
0
JOSG-9×20 17 20
JOSG-9×25 22 25
JOSG-9×30 27 30
JOSG-9×39 36 39
JOSG-10×15 10 12 15 10
JO5G-10×20 17 20
JOSG-10×25 22 25
JOSG-10×30 27 30
JOSG-10×39 36 39
JOSG-14×26 14 17 26 9 6 20 -0,040
-0,061 		0.015
0.002 		25 14 0.018
0
JO5G-14×31 22 31
J0SG-14×36 27 36
JOSG-14×45 36 45
JOSG-14×55 46 55
JOSG-14×65 56 65
JOSG-15×26 15 17 26 15
JOSG-15×31 22 31
JOSG-15×36 27 36
JOSG-15×45 36 45
JOSG-15×55 46 55
JOSG-15×65 56 65
JOSG-18×26 18 17 26 26 31 18
JOSG-18×31 22 31
JOSG-18×36 27 36
JOSG-18×45 36 45
JOSG-18×55 46 55
JOSG-18×65 56 65
JOSG-18×75 66 75
JOSG-20×26 20 17 26 20 0.021
0
JOSG-20×31 22 31
JO5G-20×36 27 36
JOSG-20×45 36 45
JOSG-20×55 46 55
J0SG-20×65 56 65
JOSG-20×75 66 75
JOSG-22×26 22 17 26 30 35 22
JOSG-22×31 22 31
JOSG-22×36 27 36
JOSG-22×45 326 46
JOSG-22×55 46 55
JOSG-22×65 56 65
JOSG-22×75 66 75
JOSG-22×85 76 85
JOSG-22×95 86 95
JOSG-24×26 24 17 26 42 -0,040
-0,061 		0.015
0.002 		35 24 0.021
0
JOSG-24×31 22 31
JOSG-24×36 27 36
JOSG-24×45 36 45
JOSG-24×55 46 55
JOSG-24×65 56 65
JOSG-24×75 66 75
JOSG-24×85 76 85
JOSG-24×95 86 95
JOSG-30×36 30 27 36 -0,05
-0,075 		0.018
0.002 		47 30
JOSG-30×45 36 45
JOSG-30×55 46 55
JOSG-30×65 56 65
JOSG-30×75 66 75
JOSG-30×85 76 85
JOSG-30×95 86 95
JOSG-30×105 96 105
JOSG-30×125 116 125
JOSG-32×36 32 27 36 32
JOSG-32×45 36 45
JOSG-32×55 46 55
JOSG-32×65 56 65
JOSG-32×75 66 75
JOSG-32×85 76 85
JOSG-32×95 86 95
JOSG-32×105 96 105
JOSG-32×125 116 125
JOSG-40×68 40 56 68 12 10 54 -0,060
-0,090 		0.021
0.002 		60 40 0.025
0
JOSG-40×78 66 78
JOSG-40×88 76 88
JOSG-40×98 86 98
JOSG-40×108 96 108
JOSG-40×128 116 128
JOSG-40×148 136 148
JOSG-40×168 156 168
JOSG-42×68 42 56 68 42
JOSG-42×78 66 78
JOSG-42×88 76 88
JOSG-42×98 86 98
JOSG-42×108 96 108
JOSG-42×128 116 128
JOSG-42×148 136 148
JOSG-42×168 156 168

Predstavljanje proizvoda

Stepenasta prirubnica | Začepljen grafitom

Samopodmazujuća brončana čahura sa stepenastom prirubnicom Začepljeni klizni klizni ležaj

Stepenasti profil prirubnice Začepljen grafitom Klizni rukav
Pregled proizvoda

Ova samopodmazujuća brončana čahura sa stepenastom prirubnicom ima jedinstveni stepenasti profil prirubnice koji omogućuje progresivnu aksijalnu poziciju i povećanu raspodjelu opterećenja. Prirubnica uključuje stepenasti dizajn promjera, dopuštajući čahuri da sjedne u otvore s različitim dubinama dok održava dosljedan aksijalni položaj. Grafitni čepovi raspoređeni su po cilindričnom provrtu i površini prirubnice, pružajući podmazivanje bez održavanja i za radijalno i za aksijalno opterećenje. Brončana podloga podnosi statička opterećenja do 210 N/mm². Prilagođene geometrije stepenaste prirubnice, dimenzije i uzorci grafita dostupni su na temelju zahtjeva primjene.

Stepped-Flange Self-lubricating Bronze Bushing
Stepenasti profil prirubnice Progresivni dizajn prirubnice omogućuje povećanu raspodjelu opterećenja i prilagođava se različitim dubinama provrta. Povećava aksijalnu stabilnost.
Začepljen grafitom Lubrication Grafitni čepovi visoke čistoće na površini provrta i prirubnice. Pruža kontinuirano podmazivanje za aplikacije s kliznim rukavcem bez vanjskog ulja.
Visoka nosivost Brončana podloga podnosi statička opterećenja do 210 N/mm². Prikladno za teške primjene klizne čahure i vodilice.
Prilagodljiva konfiguracija Geometrija stepenaste prirubnice, dimenzije, grafitni uzorak i tolerancije provrta podesivi kako bi se zadovoljili specifični zahtjevi primjene.
Osnovne prednosti
  • Stepenasta prirubnica prilagođava se različitim dubinama otvora za fleksibilnu ugradnju
  • Dizajn s grafitnim čepom eliminira održavanje podmazivanja u proizvodnji
  • Geometrija prirubnice osigurava povećanu raspodjelu opterećenja i aksijalnu stabilnost
  • Brončana podloga nudi otpornost na koroziju i visoku nosivost
  • Prilagođeni stepenasti profili dostupni za nestandardne primjene
Karakteristike proizvoda
  • Materijal: CuSn8 bronca s grafitnim čepovima visoke čistoće
  • Profil prirubnice: stepenasti (više promjera)
  • Pokrivenost grafitom: 20-25% na provrtu, 14-18% na prirubnici
  • Tolerancija provrta: ISO H8 na 20°C referenca
  • Radna temperatura: -40°C do 260°C neprekidno
Scenariji primjene
Sustavi vodilica kliznih rukavaca Zakretni ležajevi hidrauličkog cilindra Čahure za vođenje linearnog gibanja Polužni ležajevi teške opreme Klizne vodilice alata za prešanje Okretni ležajevi automobilskih ovjesa Klizni ležajevi industrijske automatizacije Prilagođene aplikacije kliznog mehanizma
Prilagodba dostupna Čahure sa stepenastom prirubnicom mogu se prilagoditi za posebne primjene kliznog rukavca. Opcije uključuju prilagođeni provrt i vanjski promjer, stepenastu geometriju i debljinu prirubnice, gustoću grafitnog čepa i tolerancije provrta. Dostupno inženjersko savjetovanje za nestandardne konfiguracije.
ID raspon: 6-100 mm OD Raspon: 12-130 mm Prirubnica: Stepenasti prilagođeni profili
Često postavljana pitanja
Koja je prednost stepenaste prirubnice u odnosu na standardnu prirubnicu
Stepenasta prirubnica omogućuje progresivno aksijalno postavljanje i može primiti protuprovrte različitih dubina. To omogućuje čahuri da sigurno sjedi u primjenama gdje geometrija provrta kućišta nije ujednačena.
Kako su raspoređeni grafitni čepovi na stepenastoj prirubnici
Grafitni čepovi raspoređeni su u kružnim uzorcima na svakoj stepenici prednje strane prirubnice. Broj čepova varira ovisno o promjeru prirubnice, osiguravajući ravnomjerno podmazivanje po cijeloj stepenastoj površini.
Može li se geometrija stepenaste prirubnice prilagoditi
da Stepenasti profil prirubnice, uključujući broj stepenica, visine stepenica i promjere stepenica, može se prilagoditi kako bi zadovoljio specifične zahtjeve primjene i kućišta.
Koji je preporučeni način ugradnje za ležajeve sa stepenastom prirubnicom
Pritisnite fit pomoću alata koji ravnomjerno dodiruje najveći korak prirubnice. Pobrinite se da dubine provrta odgovaraju svakoj dimenziji koraka za pravilno sjedište i raspodjelu opterećenja.
Kako odrediti kada zamijeniti stepenasti prirubnički ležaj
Zamijenite kada istrošenost promjera provrta prijeđe 0,06 mm, istrošenost debljine koraka prirubnice premaši 0,08 mm ili kada grafit na bilo kojem koraku prirubnice padne ispod 12% izvorne površine.
Vrsta Stepenasta prirubnica
Materijal CuSn8 bronca
Podmazivanje Začepljen grafitom
Maksimalno opterećenje 210 N/mm²
Custom Dostupno
